8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Interface Product Introduction
Xem xét nhanh về sản phẩm
- Kích thước: 8,8 inch
Phân giải: 480x1920 điểm
Định hướng xem: IPS
MIPI Interface
¢ IC trình điều khiển:OTA7290B
Ban kiểm soát: Không
Đèn sáng (cd/m2): 500
¢ Bảng cảm ứng: Không có Bảng cảm ứng, CTP tùy chọn
Thông tin sản phẩm
| Từ khóa: | Loại thanh TFT 8,8 inch |
| Nghị quyết: | 480x1920 |
| Giao diện: | MIPI |
| Hướng nhìn: | IPS Tất cả các góc nhìn |
| Điện áp điều khiển: | 15 V |
| Độ sáng bề mặt: | 500 Cd/m2 (nits) |
| Màn hình cảm ứng: | Không. |
| Tỷ lệ tương phản: | 1000:01:00 |
| Thời gian hoạt động: | -20°C đến +70°C |
| Nhiệt độ lưu trữ: | -30°C đến +80°C |
| Kết nối: | Loại kết nối |
| Đinh: | 40 PINS |
| Thời gian hoạt động LED: | 30,000 giờ |
| Tuân thủ: | Phù hợp với CE&FCC& RoHS |
8.8 inch Bar Type TFT Display 480x1920 Pixel Sản phẩm giao diện MIPIHình vẽ
Mô tả chức năng mô-đun
|
Mã số. |
Biểu tượng |
LCMChức năng |
|
1 |
GND |
POwer Ground |
|
2 |
NC |
NC |
|
3~4 |
Đèn LEDA |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
|
5 |
NC |
NC |
|
6~7 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
|
8 |
NC |
NC |
|
9 |
GND |
POwer Ground |
|
10 |
NC |
NC |
|
11 |
AVDD |
Nguồn cung cấp điện cho mạch analog |
|
12 |
NC |
NC |
|
13 |
VGH |
Nguồn cung cấp điện cho điện tích cực cho TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
Nguồn cung cấp điện cho điện âm cho TFT |
|
16 |
NC |
NC |
|
17 |
GND |
POwer Ground |
|
18 |
VCOM |
Nguồn cung cấp điện cho điện áp thông thường. |
|
19~20 |
GND |
POwer Ground |
|
21 |
Reset |
Đặt lại chân. đặt một trong hai chân thấp khởi động LSI |
|
22 |
VCI |
nguồn cung cấp điện cho mạch DC/DC(2.7~ 3.6V) |
|
23 |
STBYB |
Chế độ chờ
|
|
24 |
TP_SYNC |
Tín hiệu đồng bộ cho bảng điều khiển cảm ứng
|
|
25 |
GND |
POwer Ground |
|
26 |
D0P |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
27 |
D0N |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
28 |
GND |
POwer Ground |
|
29 |
D1P |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
30 |
D1N |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
31 |
GND |
POwer Ground |
|
32 |
CLKP |
MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
|
33 |
CLKN |
MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
|
34 |
GND |
POwer Ground |
|
35 |
D2P |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
36 |
D2N |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
37 |
GND |
POwer Ground |
|
38 |
D3P |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
39 |
D3N |
MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
|
40 |
GND |
POwer Ground |
Absolut Maximum Rôi
|
Đặc điểm |
Biểu tượng |
Chưa lâu. |
Max. |
Đơn vị |
|
Nhiệt độ hoạt động LCM |
TOPR |
-20 |
+70 |
°C |
|
Nhiệt độ lưu trữ LCM |
TSTG |
-30 |
+80 |
°C |
|
Độ ẩm |
RH |
-- |
90 |
% |
TFTDCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| TFT OperationFrame rate | Hz | -- | 60 | -- | Hz | -- |
| Điện áp cung cấp cho ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | -- |
| Cổng TFT ON Voltage | VGH | -- | 18 | -- | V | -- |
| TFT Gate OFF Voltage | VGL | -- | - 10 | -- | V | -- |
| TFT Điện áp thông thường | Vcom | 4.5 | 4.88 | 5.2 | V | -- |
| AVDD | Avdd | -- | 9.6 | -- | V | -- |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 10 đèn LED màu trắng.
được hiển thị trong các bảng sau.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 14 | -- | 17 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 160 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 550 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 20,000 | -- | HR | Lưu ý 1 |
Lưu ý:

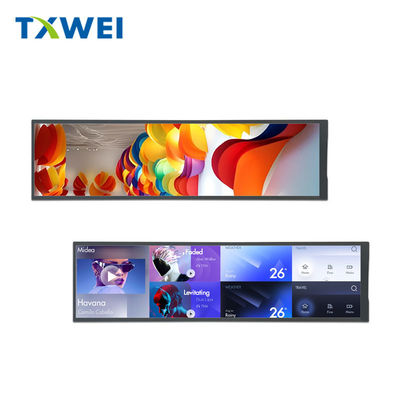

8.8 inch Bar Type TFT Display 480x1920 Pixel Sản phẩm giao diện MIPIHình ảnh
