7.0-Inch IPS Bar Type TFT màn hình LCD Với 280 * 1424 pixel RGB 24 BIT Inter mặt

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700097B0

Lumens độ:

Khu vực hoạt động:

33.6 ((H) X 170.88 ((V)

Hướng nhìn:

Tất cả giờ

Kích thước phác thảo cơ học (W*H*T):

38,2(W) ×181,47(H) ×3,5(T)

Giao diện LCM:

Giao diện RGB 24 bit

Loại LCD:

Ma trận hoạt động TFT

Khoảng cách pixel (W*H):

0.1432 ((H) X 0.1432 ((V)

Số điểm ảnh:

280*1424

Làm nổi bật:

Màn hình LCD ma trận hoạt động TFT

170Màn hình LCD 88 V

33Màn hình LCD.6 H

Mô tả sản phẩm

Về thứ này.TXW700097B0

Màn hình LCD IPS TFT 7 inch với độ phân giải280*1424Pixel, được trang bịRGB 24 bitgiao diện, là một mô-đun hiển thị được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ phân giải cao và hiển thị góc rộng.

Sử dụng công nghệ IPS (In Plane Switching), nó cung cấp góc nhìn rộng và tái tạo màu sắc chính xác, đảm bảo rằng hình ảnh vẫn rõ ràng và thực tế khi xem từ các góc khác nhau.Công nghệ IPS thường cung cấp độ tương phản cao hơn, làm cho màu đen tối hơn, màu trắng sáng hơn, và màu sắc sôi động hơn.
Nghị quyết là280*1424pixel, cung cấp hình ảnh và văn bản hiển thị rõ ràng, đặc biệt phù hợp với các ứng dụng đòi hỏi hiển thị độ phân giải cao.
RGB 24 bitgiao diện hỗ trợ truyền dữ liệu tốc độ cao, phù hợp với các thiết bị di động và các ứng dụng hiển thị hiệu suất cao.
Độ sáng bề mặt 550 nits đảm bảo hiển thị rõ ràng trong các điều kiện ánh sáng khác nhau.
Phạm vi điện áp nguồn cung logic là11.2-12.8V, đảm bảo nguồn cung cấp năng lượng ổn định. Thiết kế năng lượng thấp, tiêu thụ năng lượng dưới 5 μ A trong chế độ ngủ, phù hợp với các thiết bị chạy bằng pin.
Thích hợp cho nhiều dịp như:Thiết bị bơm truyền máu y tế, các dụng cụ và thiết bị công nghiệp, màn hình màn hình máy giặt thông minh, màn hình màn hình tủ lạnh, màn hình màn hình điều hòa không khí, màn hình màn hình đầu máy,hệ thống âm thanh thông minh, màn hình máy tính để bàn, vv
Được thiết kế để đáp ứng các tiêu chuẩn công nghiệp và có khả năng hoạt động ổn định trong phạm vi nhiệt độ rộng.

Màn hình LCD IPS TFT 7 inch này là sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi màn hình độ nét cao và tương tác người dùng do độ phân giải cao, độ sáng cao,và đặc điểm góc nhìn rộng.

Đặc điểm

Điểm	Nội dung	Đơn vị
Điểm	LCD	Đơn vị
Kích thước LCD	7	inch
Loại bảng	IPS	--
Chế độ hiển thị	Màu đen bình thường	--
Số màu sắc	16.7M	--
Hướng nhìn	Tất cả. 0'Clock	--
Đèn hậu	Đèn LED màu trắng x16in song song / Series	--
NTSC	70%	--
Tỷ lệ tương phản	550	--
Giao diện	RGB 24 bit	--
IC trình điều khiển	NV3052C	--
Kích thước RAM IC trình điều khiển	RAM ít hơn	một chút
Phân bố trí pixel	Dải RGB	cd/m2
Chiều độ phác thảo	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
Khu vực hoạt động (W × H)	33.6 ((H) x 170.88 ((V)	mm
Phân bố trí pixel	Dải RGB	--
Điện áp backlight	11.2-12.8	v
Số điểm	280*3RGB ((H) X1424 ((V)	Pixel
Pixel pitch	0.1432 ((H) X 0.1432 ((V)	mm
Nhiệt độ hoạt động	-30 ¢ +80	°C
Nhiệt độ lưu trữ	-40 ¢ +85	°C

Hình vẽ cơ khí

7.0-Inch IPS Bar Type TFT màn hình LCD Với 280 * 1424 pixel RGB 24 BIT Inter mặt 0

7.0-Inch IPS Bar Type TFT màn hình LCD Với 280 * 1424 pixel RGB 24 BIT Inter mặt 1

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCMMô tả
1	LEDA	Nguồn cung cấp năng lượng- cho đèn hậu quang
2	LEDK	Nguồn cung cấp năng lượng + cho bóng đèn phía sau
3	VCC 3.3V	Nguồn cung cấp điện cho LCD.
4~5	GND	Điện hạ tầng
6	DE	Dấu hiệu bật dữ liệu trong chế độ I/F RGB 1
7	VS	Đồng bộ dọc tín hiệu trong RGB I / F
8	HS	Đồng bộ ngang. tín hiệu trong RGB I / F
9	CLK	Tín hiệu đồng hồ chấm cho hoạt động giao diện RGB.
10~ 17	B7~B0	8 bit dữ liệu bus hiển thị dữ liệu màu xanh
18~25	G7~G0	Dữ liệu hiển thị bus dữ liệu 8 bit màu xanh lá cây
26~33	R7~R0	8 bit bus dữ liệu hiển thị dữ liệu màu đỏ.
34	Reset	NC ((RC mạch)
35	CS	Tín hiệu chọn chip.
36	SCL	Tín hiệu đồng hồ.
37	SDA	Pin đầu vào dữ liệu hàng loạt / đầu ra.
38	GND	Điện hạ tầng
39	VCC 3.3V	Nguồn cung cấp điện cho LCD.
40	GND	Điện hạ tầng

CTPMã PINMô tả:

Mã số.	Biểu tượng	CTPChức năng
1	CTP_RST 2.8V	Lập lại bảng điều khiển cảm ứng
2	CTP_INT 2.8V	Khả năng ngắt trạm cảm ứng
3	GND	Điện hạ tầng
4	CTP_SDA 2.8V	Dữ liệu I2C trên màn hình cảm ứng
5	CTP_SCL 2.8V	Đồng hồ I2C trên bảng điều khiển cảm ứng
6	CTP_VCC2.8V	Bảng cảm ứng Powercung cấp2.8~3.3V

Điểm kiểm tra độ tin cậy

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+80°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+70°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Tình trạng tĩnh, -20°C ((30min) ~60°C (30min),50 chu kỳ

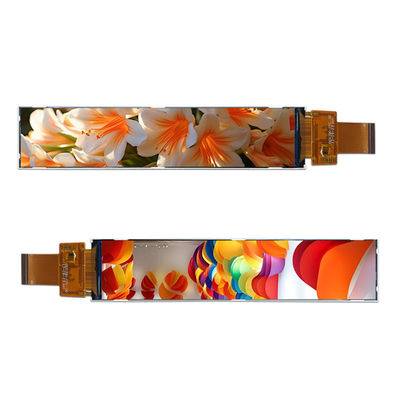

Hình ảnh sản phẩm

7.0-Inch IPS Bar Type TFT màn hình LCD Với 280 * 1424 pixel RGB 24 BIT Inter mặt 2 ,,

Tóm lại, màn hình IPS TFT LCD 7-inchTian XianweiCông nghệ có khả năng cạnh tranh mạnh mẽ trên thị trường quốc tế, chủ yếu là do những lợi thế như năng lực sản xuất và công nghệ hàng đầu, nhu cầu thị trường tăng lên, tập trung công nghiệp cao,phân biệt sản phẩm, tăng ảnh hưởng thương hiệu quốc tế, khả năng cạnh tranh về giá cả và tích hợp chuỗi cung ứng toàn cầu.
