| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
Product Introduction: 4" Touch TFT LCD Square 480x480 màn hình IPS
giới thiệu màn hình LCD 4 inch cảm ứng hiệu suất cao với độ phân giải 480x480 pixel màn hình LCD hình vuông này được thiết kế cho các ứng dụng đòi hỏi màu sắc sống động, hình ảnh sắc nét,và một giao diện cảm ứng trực quanCông nghệ IPS (In-Plane Switching) đảm bảo góc nhìn rộng và đại diện màu sắc nhất quán, làm cho nó lý tưởng cho cả các ứng dụng trong nhà và ngoài trời.
Màn hình LCD 4 "Touch TFT Square 480x480 IPS nổi bật như một giải pháp linh hoạt và mạnh mẽ cho nhiều ứng dụng khác nhau.và tương thích rộng, nó là sự lựa chọn hoàn hảo cho các nhà phát triển và kỹ sư muốn nâng cao sản phẩm của họ với một giao diện cảm ứng chất lượng cao.
Để biết thêm thông tin hoặc đặt hàng, vui lòng liên hệ với chúng tôi.
| Sản phẩm: | Màn hình vuông TFT 4 inch | Màn hình cảm ứng: | Không chạm, (với CTP tùy chọn) |
|---|---|---|---|
| Nghị quyết: | 480*480 | Khối kính: | Có thể tùy chỉnh |
| Hướng nhìn: | Tất cả góc nhìn, IPS | Giao diện: | MIPI |
| Số pin: | 31 pin | Kết nối: | ZIF |
| Độ sáng bề mặt: | 350 Cd/m2 (nits) Thông thường | Thời gian hoạt động LED: | 30,000 giờ |
4 inch cảm ứng TFT LCD, Square 480X480 TFT IPS LCD
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 2 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 3 | CTP-VCC 3.3V | Bảng cảm ứng Powercung cấp2.8~3.3V |
| 4 | CTP-SCL 3.3V | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 5 | CTP-SDA 3.3V | Dữ liệu I2C trên màn hình cảm ứng |
| 6 | CTP-RST 3.3V | Lập lại bảng điều khiển cảm ứng |
| 7 | CTP-INT 3.3V | Khả năng ngắt trạm cảm ứng |
| 8 | NC | NC |
| 9 | GND | Địa điểm điện |
| 10 | Reset | Khởi động lại đầu vào tín hiệu. |
| 11 | TE | Tầm xung đầu để tạo hiệu ứng rách. |
| 12~13 | VDD 3.3V | Nguồn cung cấp điện cho LCD. |
| 14 | VDDIO 1,8V | Nguồn cung cấp năng lượng cho I/O. |
| 15 | GND | Địa điểm điện |
| 16~17 | NC | NC |
| 18 | GND | Địa điểm điện |
| 19~20 | NC | NC |
| 21 | GND | Địa điểm điện |
| 22 | CLKP | Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp |
| 23 | CLKN | Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp |
| 24 | GND | Địa điểm điện |
| 25 | MIPI_1N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 3 |
| 26 | MIPI_1P | Hình cực tích cực của dữ liệu chênh lệch điện áp thấp |
| 27 | GND | Địa điểm điện |
| 28 | MIPI_0N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 3 |
| 29 | MIPI_0P | Hình cực tích cực của dữ liệu chênh lệch điện áp thấp |
| 30 | GND | Địa điểm điện |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Điện áp cung cấp cho I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Điện áp cung cấp cho ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Tiêu thụ hiện tại | Tôi...DD | -- | -- | -- | mA |
| Tôi...DD-SLEEP | -- | -- | -- | uA |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 8 đèn LED màu trắng.
được hiển thị trong các bảng sau.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 11.2 | 12.8 | V | -- | |
| Dòng điện phía trước | Tôi...F | -- | 40 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 350 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Tình trạng tĩnh, -20°C ((30min) ~60°C (30min),50 chu kỳ |

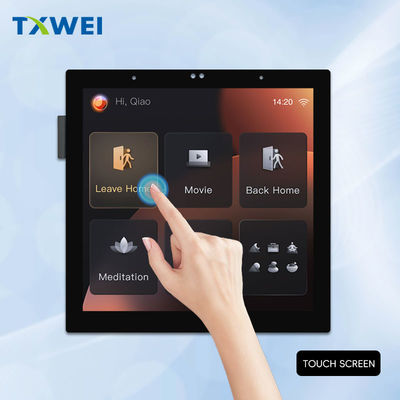

4 inch cảm ứng TFT LCD, Square 480X480 TFT IPS LCD hình ảnh sản phẩm thực
