| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
2.1 inch LCD tròn,trònTFT LCD 2,1 inch

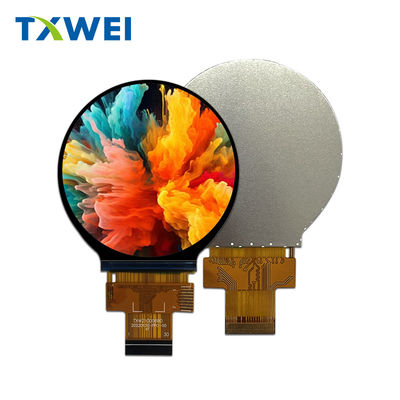

TXW210006B0 là một màn hình LCD hình tròn TFT màu đầy đủ 480 * 480 đường chéo 2,1 inch. Nó hỗ trợ giao diện MIPI và được sử dụng rộng rãi trong các thiết bị gia dụng thông minh, điều khiển từ xa thông minh,Chuyển động thông minh, giáo dục trẻ em, dụng cụ y tế, kết nối thông minh ô tô và các sản phẩm khác.
TXW210006B0 là một TFT-LCD tròn với độ sáng 450 nits (giá trị điển hình). Nó có thể hoạt động ở nhiệt độ từ -20 ° C đến +70 ° C, với phạm vi nhiệt độ lưu trữ từ -30 ° C đến +80 ° C.
| Sản phẩm: | 2.1 inch Tròn (tròn) màn hình TFT | Màn hình cảm ứng: | Không chạm (với CTP tùy chọn) |
|---|---|---|---|
| Nghị quyết: |
480*480 chấm |
Khối kính: | Có thể tùy chỉnh |
| Hướng nhìn: | IPS (Toàn góc nhìn) | Giao diện: |
MIPI |
| Số pin: | 30 pin | Kích thước phác thảo: |
56.18*59.71*2.2mm |
|
LCM Driver IC: |
ST7701S |
Độ sáng bề mặt: | 450 Cd/m2 (nits) |
| Thời gian hoạt động LED: | 30,000 giờ | Tuân thủ: | CE&FCC & RoHS phù hợp |
2.1 inch LCD tròn, LCD TFT tròn 2.1"
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | Chức năng |
| 1 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 2 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 3 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 4 | VCTôi... | Nguồn cung cấp điện cho LCD. |
| 5 | IOVCC | Nguồn cung cấp năng lượng cho I/O. |
| 6 | Reset | Khởi động lại đầu vào tín hiệu. |
| 7 | TE | Tầm xung đầu để tạo hiệu ứng rách. |
| 8 | PWM | PWM (Pulse Width Modulation) tín hiệu của lái xe LED. |
| 9 | GND | Địa điểm điện |
| 10 | MIPI_0P | Độ cực tích cực của dữ liệu chênh lệch điện áp thấp 0 tín hiệu |
| 11 | MIPI_0N | Độ cực âm của dữ liệu phân số điện áp thấp 0 tín hiệu |
| 12 | GND | Địa điểm điện |
| 13 | MIPI_1P | Độ cực tích cực của dữ liệu khác biệt điện áp thấp 1 tín hiệu |
| 14 | MIPI_1N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 1 |
| 15 | GND | Địa điểm điện |
| 16 | CLKP | Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp |
| 17 | CLKN | Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp |
| 18 | GND | Địa điểm điện |
| 19 | NC | Không có kết nối. |
| 20 | NC | Không có kết nối. |
| 21 | GND | Địa điểm điện |
| 22 | NC | Không có kết nối. |
| 23 | NC | Không có kết nối. |
| 24 | GND | Địa điểm điện |
| 25 | CTP_INT | Khả năng ngắt trạm cảm ứng |
| 26 | CTP_SDA | Dữ liệu I2C trên màn hình cảm ứng |
| 27 | CTP_SCL | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 28 | CTP_RESET | Lập lại bảng điều khiển cảm ứng |
| 29 | CTP_VCI | Bảng cảm ứng Powercung cấp2.8~3.3V |
| 30 | GND | Địa điểm điện |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 4 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | -- | 3.2 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 80 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 450 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
(1) Thời gian hoạt động của LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu ở IL = 20mA / LED. Thời gian hoạt động của LED có thể giảm nếu hoạt động IL lớn hơn 25mA / LED.
2.1 inch LCD tròn, LCD TFT tròn 2.1 "Hình ảnh sản phẩm thực
