| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |

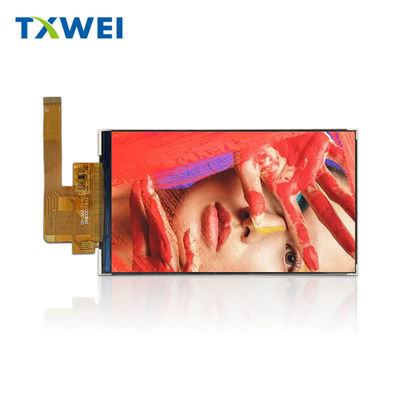

Màn hình hiển thị SPI TFT 4,7 inch là màn hình LCD TFT màu với giao diện MIPI ma trận điểm 720 * 1280, có màn hình hiển thị màu phong phú và độ phân giải cao,cung cấp cho người dùng một trải nghiệm trực quan rõ ràng- Phù hợp cho các thiết bị thanh toán, màn hình trẻ em, màn hình thiết bị giám sát, thiết bị kiểm soát truy cập, thiết bị an ninh, thiết bị cầm tay, bảng hiển thị giáo dục trẻ em, v.v.
Mô-đun MIPI TFT TXW470008B0 4,7 inch này đi kèm với một IC trình điều khiển JD9365DA tích hợp; Nó hỗ trợ giao diện MIPI BIT và có điện áp cung cấp điện (VDD) 15V.Nó có thể hoạt động trong khoảng nhiệt độ từ -20 °C đến +70 °C và lưu trữ trong khoảng nhiệt độ từ -30 °C đến +80 °C.
Dựa trên sản phẩm MIPI TFT 4,7 inch này, Công nghệ Tianxianwei cung cấp các giải pháp tùy chỉnh khác biệt, bao gồm nhưng không giới hạn ở:
Tùy chỉnh đèn nền: Điều chỉnh loại và độ sáng của đèn nền theo yêu cầu của sản phẩm.
Tùy chỉnh giao diện: Thay đổi cấu trúc và giao diện của cáp màn hình LCD để thích nghi với các nền tảng phần cứng cụ thể.
Tích hợp màn hình cảm ứng: Màn hình cảm ứng kháng hoặc dung lượng tùy chọn có thể cải thiện trải nghiệm tương tác của người dùng.
Đặc điểm
| Sản phẩm: | 4Màn hình LCD TFT 0,7 inch |
| Số mẫu |
TXW470008B0 |
| Nghị quyết: |
720*1280 |
| Hướng nhìn: | 12 giờ. |
| Giao diện: |
MIPI BIT |
| Kích thước phác thảo: |
61.4*112.6*1.6(mm) |
| Khu vực hoạt động: |
58.104 ((H) *103.296 ((V)(mm) |
| Số pin: | 25 pin |
| Kết nối: | FPC Plugging |
| Độ sáng bề mặt: | 400 Cd/m2 (nits) |
| Thời gian hoạt động LED: | 430,000 giờ |
| Giấy chứng nhận: | ISO9001:2015 / ISO1400:2015 |
| Tuân thủ: | Phù hợp với Rohs & CE & FCC |
Sơ đồ phác thảo
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | Chức năng |
| 1 | GND | Địa điểm điện |
| 2 | Đèn LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
|
3 |
Đèn LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 4 | GND | Địa điểm điện |
| 5 | VCC2.8V | Nguồn cung cấp năng lượng 2.5-3,6V |
| 6 | GND | Địa điểm điện |
| 7 | VDDIO1.8V | Nguồn điện 1.65-3.3V |
| 8 | RST | Khởi động lại đầu vào tín hiệu. |
| 9 | LPTE | Tín hiệu hiệu ứng rách được sử dụng để đồng bộ hóa MCU với bộ nhớ khung |
| 10 | NC(ID) | NC |
| 11 | GND | Địa điểm điện |
| 12 | TCN | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 13 | TCP | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 14 | GND | Địa điểm điện |
| 15 | TDN0 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 16 | TDP0 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 17 | GND | Địa điểm điện |
| 18 | TDN1 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 19 | TDP1 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 20 | GND | Địa điểm điện |
| 21 | TDN2 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 22 | TDP2 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 23 | GND | Địa điểm điện |
| 24 | TDN3 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 25 | TDP3 | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 10 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 14.5 | -- | 16 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 40 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 280 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 240H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 240H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 240H | |
| 4 | Tốc độ thấp. | -20°C / 240H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50+5°C x 90%RH / 48H | |
| 6 |
Nhiệt và lạnh sốc |
Tình trạng tĩnh, -30°C ((1 giờ) ~60°C (1 giờ) ~-30°C ((1 giờ), đóng gói, 10 chu kỳ |
Hình ảnh sản phẩm
