| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
2.4 inch TFT LCD với màn hình cảm ứng PCAP
2.4 inch QVGA 240x320 Dots TFT LCD Display MCU Interface Với PCAP Projected Capacitive Touch
| Sản phẩm: | 2.4 inch CTP TFT LCD | Nghị quyết: | 240x320 chấm |
|---|---|---|---|
| Màn hình cảm ứng: | Với CTP | Khối kính: | Có thể tùy chỉnh |
| Kích thước phác thảo: |
46.32*63.86*3.67mm |
Hướng nhìn: |
Tất cả mọi người |
| Giao diện: | 8/16 bit MCU + I2C (PCAP) | Số pin: | 40 chân |
|
IC trình điều khiển LCM: |
Địa chỉ: |
Độ sáng bề mặt: | 600 Cd/m2 (nits) |
| Thời gian hoạt động LED: | 30,000 giờ | Tuân thủ: | CE & FCC & RoHS phù hợp |
Tại sao chọn chúng tôi
1. Chúng tôi cung cấp LCD hiển thị tùy chỉnh giải pháp
Sản phẩm của bạn có yêu cầu ứng dụng đặc biệt, thông số kỹ thuật điện, thông số kỹ thuật quang học, tính năng cảm ứng hoặc kích thước cơ học đòi hỏi màn hình tùy chỉnh?Tian Xianweicó thể đáp ứng các yêu cầu LCD tùy chỉnh của bạn.
2. Toàn bộ giải pháp cho màn hình cảm ứng và hiển thị
Bạn có lo lắng về việc lắp ráp màn hình cảm ứng và màn hình hiển thị?Tian Xianweicó thể cung cấp màn hình cảm ứng tùy chỉnh và tiêu chuẩn bao gồm các giải pháp đa cảm ứng kháng và dung lượng bao gồm dịch vụ liên kết không khí và quang học.
3cam kết về độ tin cậy chất lượng
Tian Xianweiđược chứng nhận bởi ISO9001: 2015 và ISO14000, đáp ứng các quy tắc RoHS, CE,FCC và các quy tắc môi trường khác trên thị trường toàn cầu.Kiểm tra độ tin cậy và lão hóa.
4. Cung cấp dài hạn
Trong hoàn cảnh bình thường, các sản phẩm chúng tôi đề nghị có thể được cung cấp trong hơn 5 năm.chúng tôi sẽ lập kế hoạch thay thế trước để đảm bảo nhu cầu cung cấp dài hạn của bạn.
2.4 inch TFT LCD với màn hình cảm ứng PCAP Hình vẽ
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +70 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +60 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +70 | °C |
| Độ ẩm | RH | - | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 4 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | - | 3.2 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 80 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
LCMMô tả pin
| Mã số. | Biểu tượng | Chức năng |
| 1~2 | GND | Địa điểm điện |
| 3 | TE | Tín hiệu hiệu ứng rách được sử dụng để đồng bộ hóa MCU với bộ nhớ khung |
| 4 | GND | Địa điểm điện |
| 5 | VCC | Nguồn cung cấp điện cho LCD. |
| 6 | IOVCC | Nguồn cung cấp năng lượng cho I/O. |
| 7~22 | DB15~DB0 | MCU giao diện song song dữ liệu bus. |
| 23 | GND | Địa điểm điện |
| 24 | RD | Rdữ liệu ead ở cạnh tăng. |
| 25 | WR |
Đánh bật trong MCU giao diện song song.
|
| 26 | RS | Hiển thị dữ liệu/pin chọn lệnh trong giao diện song song. |
| 27 | CS | Chip chọn đầu vào tín hiệuĐinh |
| 28 | Reset | Khởi động lại đầu vào tín hiệu. |
| 29 | GND | Địa điểm điện |
| 30 | IM0 | Chọn chế độ giao diện MCU |
| 31 | GND | Địa điểm điện |
| 32 |
CTP_VDD |
Nguồn cung cấp điện cho LCD. |
| 33 | CTP_RST | Lập lại bảng điều khiển cảm ứng |
| 34 | CTP_INT | Khả năng ngắt trạm cảm ứng |
| 35 | CTP_SDA | Dữ liệu I2C trên màn hình cảm ứng |
| 36 | CTP_SCL | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 37 | GND | Địa điểm điện |
| 38 | Đèn LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 39 | Đèn LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 40 | GND | Địa điểm điện |
Đặc điểm quang học
Lưu ý:1.Góc nhìn là góc mà ở đó tỷ lệ tương phản lớn hơn 10.Hướng đồng hồ 12 o ̊ về trục quang bình thường đối với bề mặt LCD (xem FlGURE 1).
2Các phép đo độ tương phản phải được thực hiện ở góc nhìn ◎ = 0 và ở trung tâm của bề mặt LCD.Rồi đến trạng thái đen tối.. (xem FlGUR 1) Tỷ lệ tương phản độ sáng (CR) được định nghĩa bằng toán học.
3.Transmittance là giá trị không có APF và không có CG.
4Các tọa độ màu sắc được chỉ định trong bảng trên sẽ được tính từ dữ liệu quang phổ được đo với tất cả các pixel đầu tiên màu đỏ, xanh lá cây, xanh dương và trắng.Các phép đo phải được thực hiện ở giữa bảng điều khiển.
5Các phép đo thời gian phản ứng quang điện phải được thực hiện như FlGURE2 bằng cách chuyển đổi tín hiệu đầu vào "dữ liệu" ON và OFf.Thời gian cần thiết để độ sáng thay đổi từ 10% đến 90% là Tr và 90% đến 10% là Tf.

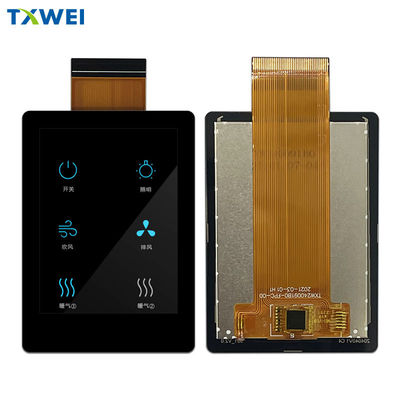

2.4 inch TFT LCD với màn hình cảm ứng PCAP Hình ảnh sản phẩm thực sự
