| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
2 inch 240x320 kiểu IPSMCU 8 BITgiao diện màn hình LCD TFT Product Introduction
Tian Xianwei TXW200053S0là màn hình LCD hình tròn kích thước chéo 2,0 ′′ dạng IPS loại TFT với độ phân giải 240x320 pixel.
1Màn hình LCD 2 inch này là màn hình IPS TFT.
2. Màn hình LCD 2 inch này có độ phân giải 240x320 điểm.
3. Màn hình TFT 2 inch này là góc nhìn đầy đủ, và phạm vi góc nhìn theo mỗi hướng lên đến 85 độ.
4Kích thước tổng thể của màn hình TFT 2 inch này là 34.6 * 47.83 * 2.1mm.
5. Màn hình TFT 2 "được xây dựng trong trình điều khiển IC ST7789V.
6Màn hình LCD TFT 2 inch này được thiết kế với giao diện MCU 8 BIT.
7. Màn hình TFT 2 inch này không có màn hình cảm ứng, CTP và RTP có thể được tùy chỉnh theo yêu cầu.
8. LCD TFT 2 inch này có thể hoạt động ở nhiệt độ từ -20 °C đến +70 °C; Nhiệt độ lưu trữ là -30 °C đến +80 °C
| Sản phẩm: | 2.0" TFT LCD | Màn hình cảm ứng: | Không có màn hình cảm ứng (có thể tùy chỉnh) |
|---|---|---|---|
| Nghị quyết: | 240x320 chấm | Hướng nhìn: | Tất cả |
| Giao diện: |
MCU 8 BIT |
Số pin: | 22 chân |
| Kết nối: | Loại ZIF | Độ sáng bề mặt: | 400 Cd/m2 |
| Thời gian hoạt động: | -20°C đến +70°C | Tuân thủ: |
CE&FCC & RoHS phù hợp |
Ứng dụng
Mô-đun LCD TFT 2.0 này được sử dụng rộng rãi trong bảng điều khiển xe điện, PDA cầm tay, thiết bị y tế, điện tử ô tô, thiết bị gia dụng, máy ghi âm lái xe, máy ảnh trẻ em, DV thể thao,vv
2 inch 240x320 kiểu IPSMCU 8 BITgiao diện Màn hình LCD TFT Sơ đồ sản phẩm
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | Chức năng | Chú ý |
| 1 |
A |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. | |
| 2 |
K |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | nguồn cung cấp điện cho mạch I/O(1.8V) | |
| 6 | VCC | nguồn cung cấp điện cho mạch DC/DC(2.8V) | |
| 7 | D7 | MCU giao diện song song dữ liệu bus | |
| 8 | D6 | MCU giao diện song song dữ liệu bus | |
| 9 | D5 | MCU giao diện song song dữ liệu bus | |
| 10 | D4 | MCU giao diện song song dữ liệu bus | |
| 11 | D3 | MCU giao diện song song dữ liệu bus | |
| 12 | D2 | MCU giao diện song song dữ liệu bus | |
| 13 | D1 | MCU giao diện song song dữ liệu bus | |
| 14 | D0 | MCU giao diện song song dữ liệu bus | |
| 15 | RD | Đọc cho phép trong giao diện song song MCU 8080 | |
| 16 | WR | Cho phép ghi trong giao diện song song MCU | |
| 17 | RS | Hiển thị dữ liệu/pin chọn lệnh trong giao diện song song | |
| 18 | CS | Chip chọn đầu vào tín hiệuĐinh | |
| 19 | TE | Tác dụng rách pin đầu ra để đồng bộ hóa MPU để viết khung | |
| 20 | Reset |
Khởi động lại đầu vào tín hiệu.️L️. |
|
| 21 | GND | POwer Ground | |
| 22 | GND | POwer Ground |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +70 | °C |
| Độ ẩm | RH | 10 | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| Điện áp nguồn cấp điện 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | -- |
| Điện áp cung cấp điện 2 | VDD | 2.5 | 2.8 | 3.3 | V | -- |
| Điện áp cung cấp điện 3 | VDD3 | -- | -- | -- | V | -- |
| Cung cấp điện cho MTP | VPP | -- | -- | -- | V | -- |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 3 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | -- | 3.2 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 60 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 500 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Tình trạng tĩnh, -20°C ((30min) ~60°C (30min),50 chu kỳ |

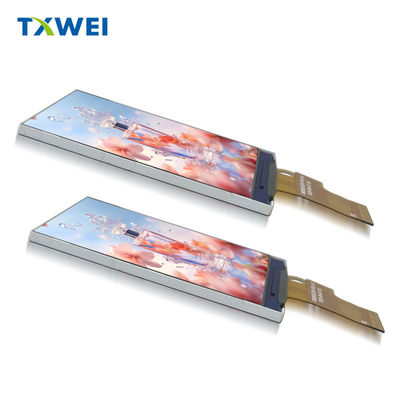

Hình ảnh sản phẩm
