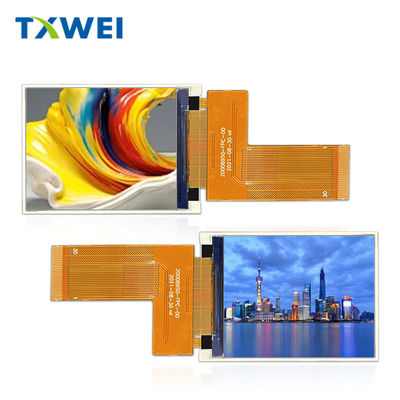

Tianxianwei TXW200069S0 là màn hình LCD TFT hình tròn loại IPS với kích thước đường chéo 2,0 inch và độ phân giải 240x320 pixel.
Chi tiết nhanh về sản phẩm:
1. Kích thước LCD: 2.0 ′′ inch TFT
2. Độ phân giải: 240x320 điểm
3. góc nhìn: tất cả
4- Kích thước phác thảo: 35.7*51.2*2.33mm
5. IC trình điều khiển: ST7789V
6. Loại giao diện: SPI+MCU
7. Bảng cảm ứng: Không có Bảng cảm ứng (có thể tùy chỉnh)
8Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
| Sản phẩm: | 2.0" TFT LCD | Màn hình cảm ứng: | Không có màn hình cảm ứng (có thể tùy chỉnh) |
|---|---|---|---|
| Nghị quyết: | 240x320 chấm | Hướng nhìn: | Tất cả |
| Giao diện: | Giao diện SPI + MCU | Số pin: | 30 pin |
| Kết nối: | Kết nối kiểu FPC | Độ sáng bề mặt: | 400 Cd/m2 |
| Thời gian hoạt động: | -20°C đến +70°C | Tuân thủ: | CE&FCC & RoHS phù hợp |
Ưu điểm sản phẩm
1.IPS góc nhìn đầy đủ ((80/80/80/80). góc nhìn rất tốt. Hoàn hảo cho các loại ứng dụng khác nhau, bất kể đặt trên đầu, hoặc trên bàn, hoặc sử dụng cầm tay, vv
2Hiệu suất hiển thị tuyệt vời của màu nền, độ sáng, góc nhìn, và cường độ, vv
3.Cấp độ chất lượng cao cho các ứng dụng công nghiệp và y tế.
4.Sự linh hoạt để có với hoặc không có màn hình cảm ứng kháng. Chúng tôi có thể hỗ trợ thiết kế tùy chỉnh CTP ((capacitive touch panel) cho khách hàng cũng. FPC cũng có thể tùy chỉnh.
5Giải pháp có giá cạnh tranh với chất lượng tốt trong cùng loại trong ngành công nghiệp LCD.
6Dễ cài đặt và dễ bảo trì.
2 inch cảm ứng LCD mô-đun vẽ
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | Chức năng |
| 1 | GND | POwer Ground |
| 2 | VCI | nguồn cung cấp điện cho mạch DC/DC(2.8~ 3.3V) |
| 3-4 | IM2-IM1 |
|
| 5 | Reset | Khởi động lại đầu vào tín hiệu.️L️. |
| 6 | CS | Chip chọn đầu vào tín hiệuĐinh |
| 7 | RS | Hiển thị dữ liệu/chọn lệnhĐinh |
| 8 | WR | Đánh bật trong MCU giao diện song song. |
| 9 | RD | Rdữ liệu ead ở cạnh tăng. |
| 10 | SDA | Pin đầu vào dữ liệu hàng loạt / đầu ra. |
| 11 | DB0 | MCU cáp dữ liệu giao diện song song. |
| 12 | DB1 | MCU cáp dữ liệu giao diện song song. |
| 13 | DB2 | MCU cáp dữ liệu giao diện song song. |
| 14 | DB3 | MCU cáp dữ liệu giao diện song song. |
| 15 | DB4 | MCU cáp dữ liệu giao diện song song. |
| 16 | DB5 | MCU cáp dữ liệu giao diện song song. |
| 17 | DB6 | MCU cáp dữ liệu giao diện song song. |
| 18 | DB7 | MCU cáp dữ liệu giao diện song song. |
| 19 | SDO | Đinh đầu ra dữ liệu hàng loạt. |
| 20 | Đèn LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 21 | Đèn LEDK1 | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 22 | Đèn LEDK2 | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 23 | Đèn LEDK3 | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 24 | Đèn LEDK4 | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 25 | GND | POwer Ground |
| 26 | CTP-RST ((NC)) | Không kết nối |
| 27 | CTP-SCL ((NC)) | Không kết nối |
| 28 | CTP-SDA ((NC)) | Không kết nối |
| 29 | CTP-INT ((NC)) | Không kết nối |
| 30 | GND | POwer Ground |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | 10 | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 4 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | -- | 3.2 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 80 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 400 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
