| MOQ: | thương lượng |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000 chiếc |

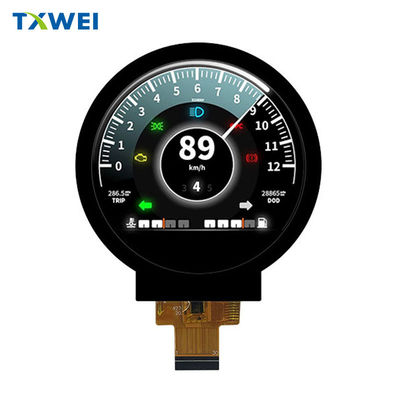

TXW276001B0-GP là màn hình hiển thị LCD màu đầy đủ TFT hình tròn 2,76-inch với cảm ứng dung lượng đầy đủ, độ phân giải 480 * 480, hiệu ứng hiển thị nổi bật độ nét cao góc IPS,nhiệt độ rộng -30+80 nhiệt độ làm việc, hỗ trợ độ sáng hiển thị tùy chỉnh, cấu trúc FPC, cấu trúc cảm ứng và đèn nền, hỗ trợ giao diện RGB565/666/888 và MIPI
Ứng dụng
Sản phẩm này được sử dụng rộng rãi trong các thiết bị thông minh, thiết bị bếp, màn hình thiết bị, kiểm soát truy cập an ninh, giáo dục trẻ em, thiết bị y tế,kết nối thông minh ô tô và các sản phẩm khác
Ưu điểm sản phẩm
1.IPS góc nhìn đầy đủ ((80/80/80/80). góc nhìn rất tốt. Hoàn hảo cho các loại ứng dụng khác nhau, bất kể đặt trên đầu, hoặc trên bàn, hoặc sử dụng cầm tay, vv
2Hiệu suất hiển thị tuyệt vời của màu nền, độ sáng, góc nhìn, và cường độ, vv
3. Một verion khác cho 2,76 inch, nó có thể được vận hành ở nhiệt độ rộng của trên -30 ° C đến +80 ° C
4.Suyển động để có hoặc không có màn hình cảm ứng kháng. Chúng tôi có thể hỗ trợ thiết kế tùy chỉnh CTP ((capacitive touch panel) cho khách hàng cũng. FPC cũng có thể tùy chỉnh.
5Giải pháp chi phí thấp trong số các loại trong ngành công nghiệp LCD.
6Dễ cài đặt và dễ bảo trì.
| Sản phẩm: | 2.76 "Inch Round IPS TFT LCD | Nghị quyết: | 480x480 Dots |
|---|---|---|---|
| Giao diện: |
RGB 18 BIT |
Thời gian hoạt động: | -30°C đến +80°C |
| Nhiệt độ lưu trữ: | -30°C đến +80°C | Hướng nhìn: | Tất cả các góc nhìn (85/85/85/85) |
| Màn hình cảm ứng: | Vâng | Điều khiển IC: |
ST7701S |
| Số pin: | 40 PINS |
Cấu trúc màn hình cảm ứng |
G+F |
|
Trình điều khiển cảm ứng: |
CST830 |
Giao diện chạm: |
IIC |
|
Lumen độ: |
550cd/m2 |
Tuân thủ: | Phù hợp với CE & FCC & RoHS |
2.76 Inch TFT LCD Display Trung Quốc Nhà sản xuất Nhà cung cấp, 2,76 InchVòngMô-đun LCD TFT với độ sáng 550 Nits
Mô tả chức năng mô-đun
| Biểu tượng | LCM chức năng | |
| 1 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode đèn nền |
| 2-3 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 4 | GND | Địa điểm điện |
| 5 | VCI2.8V | Nguồn cung cấp điện cho LCD. |
| 6 | Reset 2.8V | Khởi động lại đầu vào tín hiệu. |
| 7-8 | NC | NC |
| 9 | SDA | Đinh tín hiệu đầu vào / đầu ra |
| 10 | SCLK | Tín hiệu đồng hồ. |
| 11 | CS | Chip chọn chân đầu vào tín hiệu |
| 12 | DCLK | Tín hiệu đồng hồ chấm cho hoạt động giao diện RGB |
|
13 |
DE | Dữ liệu kích hoạt tín hiệu cho hoạt động giao diện RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) đồng bộ hóa tín hiệu đầu vào cho hoạt động giao diện RGB. |
| 15 | HSYNC | Tín hiệu đầu vào đồng bộ theo chiều ngang (đường thẳng) cho hoạt động giao diện RGB. |
| 16-33 | DB0-DB17 | Xe tải dữ liệu giao diện RGB. |
| 34 | GND | Địa điểm điện |
| 35 | CTP_INT | Khả năng ngắt trạm cảm ứng |
| 36 | CTP_SDA | Dữ liệu I2C trên màn hình cảm ứng |
| 37 | CTP_SCL | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 38 | CTP_RST | Lập lại bảng điều khiển cảm ứng |
| 39 | CTP_VCI | Bảng cảm ứng nguồn điện 2.8 ~ 3.3V |
| 40 | GND | Địa điểm điện |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | - | 90 | % |
Đặc điểm của đơn vị đèn hậu
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 5.4 | -- | 6.6 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 80 | - | mA | - |
| Độ sáng ((Với LCD + CTP) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
RĐiểm kiểm tra tính khả thi
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, không rõ phân đoạn không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60°C x 90%RH / 96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |
2Mô-đun LCD TFT 76 inch với độ sáng 550 Nits
