| MOQ: | thương lượng |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000 chiếc |
Về thứ này.SFTO1190GX-7161AN
Màn hình LCD TFT 7 inch có các thông số kỹ thuật chính sau:
Kích thước màn hình: Kích thước chéo 7 inch làm cho nó phù hợp với các ứng dụng khác nhau, bao gồm màn hình công nghiệp, thiết bị cầm tay và thiết bị di động.
Độ phân giải: Với độ phân giải 280 * 1424, màn hình được tối ưu hóa cho các ứng dụng màn hình rộng, cung cấp độ rõ ràng và chi tiết tốt,mặc dù nó có thể không cao như màn hình hiện đại về mật độ pixelTỷ lệ độ phân giải độc đáo có thể có lợi cho các bố cục và đồ họa UI cụ thể.
Độ sáng: Mức độ sáng 500 nits đảm bảo màn hình đủ sáng để sử dụng trong các điều kiện ánh sáng khác nhau, bao gồm môi trường ngoài trời.Mức độ sáng này có lợi cho khả năng đọc và hiển thị.
Giao diện HDMI: Việc sử dụng giao diện HDMI là phổ biến trong màn hình hiện đại vì nó cho phép truyền dữ liệu tốc độ cao giữa màn hình và bộ điều khiển,có lợi cho việc giảm độ trễ và cải thiện hiệu suất tổng thể.
Loại màn hình này có thể phục vụ nhiều ứng dụng khác nhau nhờ các thông số kỹ thuật cân bằng về kích thước, độ phân giải, độ sáng và giao diện.nó là điều cần thiết để xem xét làm thế nào các thông số này phù hợp với các ứng dụng dự định và yêu cầu của người dùng.
| Không, không. | Điểm | Thông số kỹ thuật | Đơn vị |
| 1 | Kích thước bảng | 7.0 | inch |
| 2 | Số pixel |
280*1424 |
pixel |
| 3 | Khu vực hoạt động |
33.6 ((H) x 170.88 ((V) |
mm |
| 4 | Pixel Pitch |
0.1432 ((H) X 0.1432 ((V) x RGB |
mm |
| 5 | Chiều độ phác thảo |
38.2 ((W) ×181.47 ((H) ×3.45 ((T) |
mm |
| 6 | Số màu sắc | 16.7M | - |
| 7 | Chế độ hiển thị | Chế độ truyền tải, thường là màu đen | - |
| 8 | Hướng nhìn | Xem đầy đủ | - |
| 9 | Định dạng hiển thị | Dải thẳng đứng RGB | - |
| 10 | Điều trị bề mặt | Ánh sáng | - |
| 11 | Giao diện |
HDMI |
- |
| 12 | Đèn hậu | Đèn LED màu trắng | - |
| 13 | Nhiệt độ hoạt động | -30~80 | °C |
| 14 | Nhiệt độ lưu trữ | -30~80 | °C |
| 15 |
điện áp |
5v |
g |
Hình vẽ cơ khí
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
Đặc điểm của đơn vị đèn hậu
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 14 | -- | 16 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 80 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 450 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 20,000 | -- | HR | Lưu ý 1 |
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | GND | Bỏ xuống. |
| 2 | NC | Không có kết nối. |
| 3 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 4 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 5 | NC | Không có kết nối. |
| 6 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 7 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 8 | NC | Không có kết nối. |
| 9 | GND | Bỏ xuống. |
| 10 | NC | Không có kết nối. |
| 11 | NC | Không có kết nối. |
| 12 | NC | Không có kết nối. |
| 13 | NC | Không có kết nối. |
| 14 | NC | Không có kết nối. |
| 15 | NC | Không có kết nối. |
| 16 | NC | Không có kết nối. |
| 17 | GND | Bỏ xuống. |
| 18 | NC | Không có kết nối. |
| 19 | GND | Bỏ xuống. |
| 20 | GND | Bỏ xuống. |
| 21 | Reset | Đặt lại chân đầu vào tín hiệu. |
| 22 | VDD | Nguồn cung cấp điện cho LCD. |
| 23 | STBYB | Chế độ chờ, bình thường kéo cao. |
| 24 | NC | Không có kết nối. |
| 25 | GND | Bỏ xuống. |
| 26 | D0P | Độ cực tích cực của dữ liệu phân số điện áp thấp 0 tín hiệu |
| 27 | D0N | Độ cực âm của dữ liệu phân số điện áp thấp 0 tín hiệu |
| 28 | GND | Bỏ xuống. |
| 29 | D1P | Độ cực tích cực của tín hiệu dữ liệu khác biệt điện áp thấp 1 |
| 30 | D1N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 1 |
| 31 | GND | Bỏ xuống. |
| 32 | CLKP | Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp |
| 33 | CLKN | Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp |
| 34 | GND | Bỏ xuống. |
| 35 | D2P | Độ cực tích cực của tín hiệu dữ liệu khác biệt điện áp thấp 2 |
| 36 | D2N | Biến cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 2 |
| 37 | GND | Bỏ xuống. |
| 38 | D3P | Độ cực tích cực của dữ liệu chênh lệch điện áp thấp3tín hiệu |
| 39 | D3N | Độ cực âm của dữ liệu chênh lệch điện áp thấp3tín hiệu |
| 40 | GND | Bỏ xuống. |

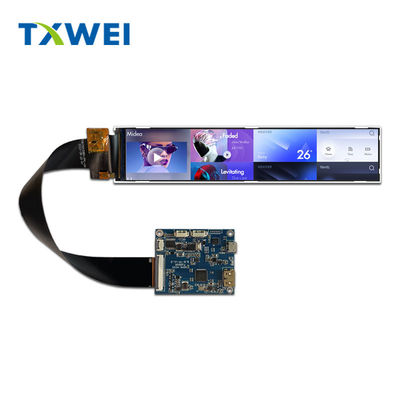

Hình ảnh sản phẩm
Cơ sở và Giấy chứng nhận:

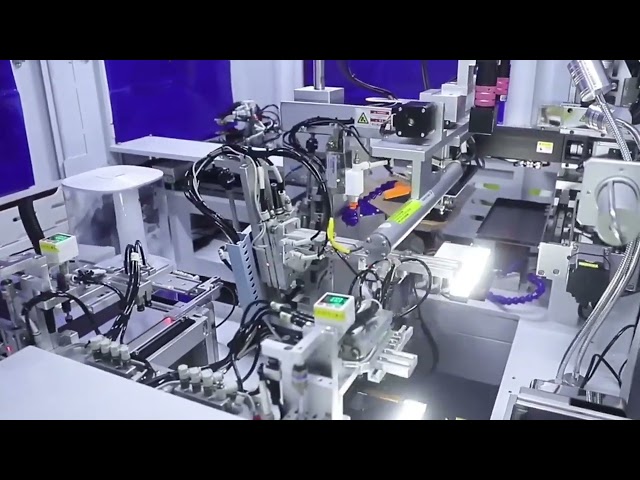

Băng hình
