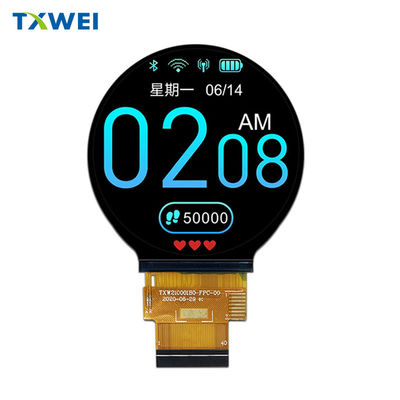

480 * 480 Dot Round TFT LCD Display Với ST7701S RGB 18 BIT Interface

các sản phẩm

Bảng điều khiển cảm ứng điện dung

Mô-đun LCD 10 inch

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

480 * 480 Dot Round TFT LCD Display Với ST7701S RGB 18 BIT Interface

MOQ:	thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	các tông
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000 chiếc

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Quảng Đông, Trung Quốc

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Số mô hình

TXW210001B0

sắp xếp pixel:

sọc RGB

Lumens độ:

450cd/m²

Khoảng cách pixel (W*H):

0,111*0,111

Nhiệt độ hoạt động:

-30+80

Loại LCD:

Bình thường màu đen

Số điểm ảnh:

480*3RGB(H)X480(V)

Kích thước:

Làm nổi bật:

High Resolution Round TFT LCD 2

1 inch

Tùy chỉnh LCD TFT tròn

Mô tả sản phẩm

2màn hình LCD TFT tròn 0,1 inch,trònMô tả màn hình TFT LCD 2.1"

Tianxianwei TXW210001B0 là một mô-đun LCD TFT tròn có kích thước đường chéo 2,1 inch và độ phân giải 480 * 480 pixel. Mô-đun này được trang bị ST7701S;Nó bao gồm các chức năng điều khiển và điều khiển IC, hỗ trợ giao diện RGB 18 BIT, và có phạm vi điện áp cung cấp điện từ 2,8V đến 3,3V, với giá trị điển hình là 3V

Mô-đun LCD TFT TXW210001B0 ở chế độ tròn với độ sáng 450 nits (giá trị điển hình).Nó có thể hoạt động ở nhiệt độ từ -20 °C đến +70 °C; Phạm vi nhiệt độ lưu trữ của nó là -30 °C đến + 80 °C. Mô-đun LCD TFT 2,1 inch này được sử dụng rộng rãi trong các thiết bị gia dụng thông minh, điều khiển từ xa thông minh, công tắc xoay thông minh, giáo dục trẻ em,dụng cụ y tế, kết nối thông minh ô tô và các sản phẩm khác.

Sản phẩm:	LCD hình tròn TFT 2,1 inch	Nghị quyết:	480*480 chấm
Giao diện:	RGB 18 BIT	Màn hình cảm ứng:	không có
Hướng nhìn:	IPS (80/80/80/80)	Điều khiển IC:	ST7701S
Số pin:	40 chân	Kích thước mô-đun:	56.1859.712.2mm
Khu vực hoạt động:	53.28mm Chiều kính	Kết nối:	Loại kết nối (Có thể tùy chỉnh)
Độ sáng bề mặt:	450 Cd/m2 (nits)	Thời gian hoạt động:	-20°C đến +70°C
Thời gian hoạt động LED:	30,000 giờ	Tuân thủ:	Phù hợp với CE & FCC & RoHS

2.1" inch LCD TFT tròn, LCD TFT tròn 2.1"

480 * 480 Dot Round TFT LCD Display Với ST7701S RGB 18 BIT Interface 0

Đặc điểm của đơn vị đèn hậu

Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với4 Các đặc điểm của đèn nền

được hiển thị trong các bảng sau.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	2.8		3.2	V	-
Dòng điện phía trước	Tôi..._F	--	80	-	mA	-
Độ sáng(Với màn hình LCD)	Lv		450	--	cd/m²	-
Thời gian hoạt động của đèn LED	N/A	----	30,000	--	HR	Lưu ý 1

Lưu ý:

(1)Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 25mA/LED.

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCM Chức năng
1	LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
2	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
3	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
4	GND	Địa điểm điện
5	VC1	Pnguồn cung cấp : 2.6V ~ 3.6V
6	Reset	Khởi động lại đầu vào tín hiệu.
7	NC	NC
8	NC	NC
9	SDA	Đinh tín hiệu đầu vào / đầu ra
10	SCK	Đồng hồ giao diện hàng loạt
11	CS	Chip chọn đầu vào tín hiệuĐinh
12	PCLK	Tín hiệu đồng hồ chấm cho hoạt động giao diện RGB.
13	DE	Dữ liệu kích hoạt tín hiệu cho hoạt động giao diện RGB.
14	VSYNC	Dấu hiệu đầu vào đồng bộ dọc (Khung) cho hoạt động giao diện RGB.
15	HSYNC	Tín hiệu đầu vào đồng bộ theo chiều ngang (đường thẳng) cho hoạt động giao diện RGB.
16~33	DB0~DB17	Xe tải dữ liệu giao diện RGB.
34	GND	Địa điểm điện
35	CTP_INT	Khả năng ngắt trạm cảm ứng
36	CTP_SDA	Dữ liệu I2C trên màn hình cảm ứng
37	CTP_SCL	Đồng hồ I2C trên bảng điều khiển cảm ứng
38	CTP_RST	Lập lại bảng điều khiển cảm ứng
39	CTP_VCI	Bảng cảm ứng nguồn điện 2.8 ~ 3.3V
40	GND	Địa điểm điện

2Hình ảnh sản phẩm thực tế
