| MOQ: | thương lượng |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000 chiếc |

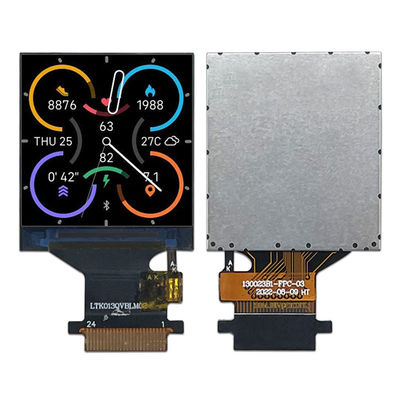

1.3inch TFT LCD Module, 450cd/m2 IPS 65K Full Color 3.2V với ST7789V Driver IC
MCU thành chip hàng loạt là một chip đa chức năng có thể chuyển đổi tín hiệu giao diện MCU thành tín hiệu hàng loạt để kết nối các thiết bị bên ngoài và đạt được giao tiếp với chúng.MCU để chip hàng loạt có những lợi thế của tốc độ truyền nhanh, tiêu thụ năng lượng thấp và dễ sử dụng, và có thể được sử dụng trong các kịch bản ứng dụng như phần cứng máy tính, thiết bị gia dụng và điều khiển công nghiệp.
Mô-đun hiển thị LCD TFT 1,3 inch này là màn hình hiển thị 12 chân với đầu nối hàng loạt MCU. Màn hình TFT này cung cấp một công tắc bán dẫn cho mỗi pixel, được điều khiển trực tiếp bằng xung.Do đó, mỗi nút tương đối độc lập và có thể được điều khiển liên tục, điều này không chỉ cải thiện tốc độ phản hồi của màn hình, mà còn cho phép điều khiển chính xác.Kích thước điểm hiển thị là 240 * 240, với hai chế độ hiển thị: hiển thị theo chiều ngang và hiển thị theo chiều dọc.và kích thước khu vực hiển thị là 23.4 * 23.4mm; kích thước mô-đun TFT 26.2 * 29.22 * 1.46mm.
Đặc điểm
| Điểm | Nội dung |
| Số phần |
TXW130023B1 |
| Kích thước LCD | 1.3 inch ((Xanh) |
| Chế độ hiển thị | Thông thường là màu đen. |
| Nghị quyết | 240 ((H) RGB x 240 ((V) |
| Điểm pitch | 0.0975 (H) x 0.0975 ((V) mm |
| Khu vực hoạt động | 23.4 ((H) x 23,4 (V) mm |
| Kích thước mô-đun |
26.2*29.22*1.46mm |
| Sự sắp xếp màu sắc | RGB Dải dọc |
| Giao diện |
MCU 8 BIT Interface |
| IC ổ đĩa | Địa chỉ: |
| Độ sáng | 450cd/m2 |
| Hướng nhìn | Tất cả hình ảnh, IPS |
|
Đèn đèn LED đèn nền |
2 đèn LED màu trắng |
| Tiếp tục điều hành. | -20°C ~ + 70°C |
| Nhiệt độ lưu trữ. | -30°C ~ + 80°C |
|
Lcm pin n đếm |
12pin |
Sơ đồ phác thảo
|
Đặc điểm
|
Biểu tượng
|
Chưa lâu.
|
Nhập.
|
Max.
|
Đơn vị |
Lưu ý
|
|
Điện áp cung cấp cho ((DC/DC)
|
VDD
|
2.5
|
2.8
|
3.3
|
V | |
|
Cổng TFT ON Voltage
|
VGH
|
12
|
-- |
18
|
V
|
*1,*2
|
|
TFT Gate OFF Voltage
|
VGL
|
- 10 | -- | - 7 | V |
*1,*2
|
|
TFT Điện áp thông thường
|
Vcom
|
-2 | -- | 5 | V |
*3
|
|
Đặc điểm
|
Biểu tượng
|
Chưa lâu.
|
Loại
|
Max.
|
Đơn vị
|
Chú ý
|
|
Điện áp phía trước
|
VF
|
5.6
|
--
|
6.4
|
V
|
-- |
|
Dòng điện phía trước
|
Tôi...F
|
--
|
40
|
--
|
mA
|
-- |
|
Độ sáng (với màn hình LCD)
|
Lv
|
--
|
700
|
--
|
cd/m2
|
-- |
|
Thời gian hoạt động của đèn LED
|
N/A
|
--
|
30,000
|
--
|
HR
|
Lưu ý 1
|
Kiểm tra độ tin cậy|
Không, không.
|
Điểm thử
|
Điều kiện thử nghiệm
|
Chú ý
|
| 1 |
Lưu trữ nhiệt độ cao
|
+70°C / 96H
|
1- Xét nghiệm chức năng ổn.
Phân bị mất tích, ngắn,
phân đoạn không rõ ràng
Không hiển thị, hiển thị bất thường
và rò rỉ tinh thể lỏng
không được phép.
2Không thấp.
bong bóng nhiệt độ, dấu cuối
Thả và rơi, khung cầu vồng.
|
| 2 |
Lưu trữ nhiệt độ thấp
|
-30°C / 96H
|
|
| 3 |
Tốc độ cao, hoạt động
|
+60°C / 96H
|
|
| 4 |
Tốc độ thấp.
|
-20°C / 96H
|
|
| 5 |
Nhiệt độ cao
/ Lưu trữ độ ẩm
|
50°C x 90%RH / 96H
|
|
| 6 |
Sốc nhiệt và lạnh
|
Trạng thái tĩnh,- 30°C(30 phút)~60°C
(30 phút),50 chu kỳ
|
Các cơ sở và chứng nhận
Tóm lại, màn hình Square TFT, còn được gọi là màn hình LCD Square, là một sản phẩm linh hoạt và hiệu suất cao phù hợp với các ứng dụng và kịch bản khác nhau.tính năng nâng cao, và hiệu suất hàng đầu làm cho nó trở thành một lựa chọn phổ biến cho các doanh nghiệp và cá nhân tìm kiếm một màn hình hàng đầu.Chọn màn hình Square TFT từ TXWEI và trải nghiệm tương lai của công nghệ hiển thị.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
